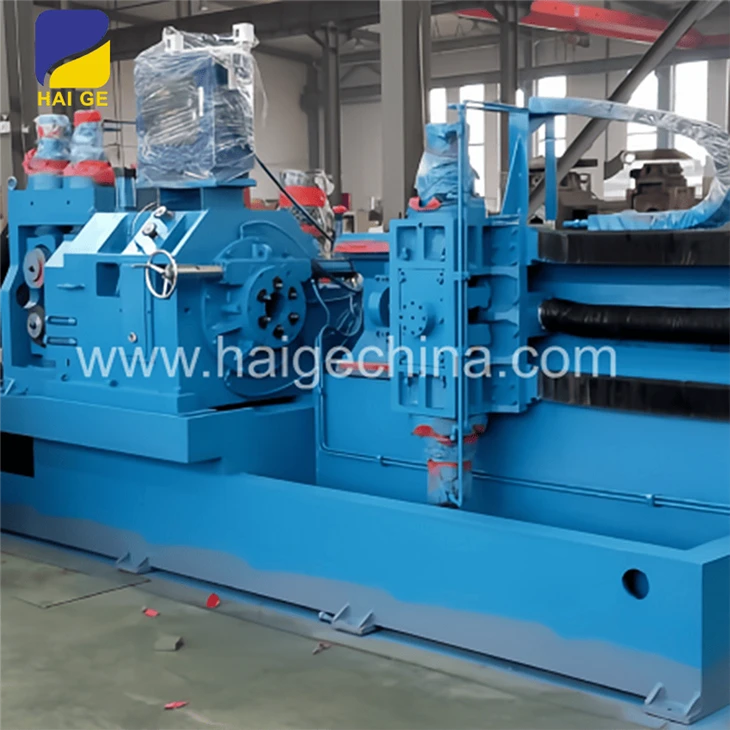

Màquina peladora de tipus CNC WXC100S d'alta precisió

1. Descripció del producte:

La sèrie WXC de torn sense centre i la sèrie JY de màquines de redreçar són equips nous d'alt nivell amb drets de propietat intel·lectual independents sobre la base d'absorbir i digerir tecnologia avançada estrangera, fent innovació aventurera i investigació&li; el desenvolupament té en compte. consideració de la situació real de les empreses nacionals. La nostra tecnologia assoleix el nivell avançat domèstic en fiabilitat i qualitat alhora que manté un preu relativament més baix, amb la seva eficiència més diverses vegades que el procés convencional.

Els nostres productes són adequats per processar diferents tipus de material metàl·lic, per exemple, material de metall negre com ara acer estructural, acer aliat, acer de molla, acer de coixinets, acer per a eines, coure i aliatge de coure, alumini i aliatge d'alumini, aliatge de magnesi, titani i aliatge de titani i altres materials metàl·lics no fèrrics.

La sèrie WXC de torns sense centres és un torn especialitzat d'alta eficiència per fer un mecanitzat gruixut o fi a la superfície del material de la barra, com ara un eix prim i altres barres. És capaç no només de desfer-se de la imperfecció de la superfície de la barra, de la capa descarburada, de l'esquerda, etc., sinó també de garantir una precisió relativament alta. És especialment adequat per processar barres extra llargues i barres amb gran marge de mecanitzat.

2. Paràmetres principals:

II)Introducció a la màquina:

ØDisseny, instal·lació i fabricació

①　fabricació: Yantai Haige Machine Tools Co.,LTD

②　Origen: districte d'alta tecnologia, Yantai, província de Shandong

③　Model: WXC100S

④　Longitud de l'equip:26m (per a referència)

⑤　superfície:26m*6.5m (per a referència)

⑥　Instal·lació d'equips: el venedor proporciona dibuix de fonamentació civil i cargol de fonamentació. El comprador ha de completar la base segons sigui necessari abans de la instal·lació, el venedor enviarà personal per instal·lar-lo. El comprador ha de cooperar amb el venedor durant la instal·lació.

⑦　Normes i bases per al disseny, la fabricació i la inspecció:

ØPropietats de la màquina

Les propietatsde la màquina són: forta viabilitat, procés de mecanitzat estable, velocitat ràpida, alta eficiència i bona qualitat de superfície. A causa de lautilitzardel dispositiu de lubricació d'oli i gas, la vida del coixinet s'allarga moltes vegades, i la transmissió de la caixa de canvis de l'eix es pot canviar per dos engranatges, que és més estable i fiable que l'estructura de cinturó sincrònica original, còmoda d'operar i més adequada per a la velocitat de rotació. i rang de mecanitzat. L'ajust d'eines en línia es pot realitzar durant el procés de mecanitzat. Després d'afegir el punt de detecció, es pot realitzar el control automàtic del diàmetre del material en línia de llaç tancat. Elcarro d'extraccióaccionat per una vàlvula proporcional hidràulica i controlat directament pel senyal del codificador. Tota la línia d'equips té un alt grau d'automatització. L'equip té dos jocssistema de treball:control automàtic i manual, iintercanviables.

III)Tècnicespecificació&lificador;equipamentcomposició

1.Entradamaterial

1.1material: aliatge de titani, acer inoxidable, acer de coixinets, acer de molla, acer d'eina d'aliatge, acer d'eina d'aliatge, acer d'eina d'alta velocitat, acer al carboni d'alta qualitat, acer d'estructura d'aliatge, acer no tret i temperat, acer de tall lliure, gas acer de vàlvules, acer d'engranatges, acer de motlle i diversos metalls no fèrrics, tubs, etc.

1.2 suport de càrrega≤5000Kg

Interval de mida 1,3&lificador; especificació

Interval de diàmetre：Φ26-Φ101

Dia tolerància：GB/T702-2017Grau2

Rectitud： ≤1.50mm/m

Interval de longitud：3.5M-10M（Pot ser més llarg segons sigui necessari）

2.Productes de sortida

2.1Interval de diàmetre：Φ25-Φ100

2.2tolerància de dimensions： ≤h9

2.3rugositat superficialRa； ≤3.2

3.Paràmetres principals

3.1、Profunditat de tall：0.35-2,5 mm（unilateral）

3.2、velocitat de rotació del capçal de tall（Freqüència variable de 2 engranatges）： 400-1200r/min

3.3, Velocitat d'alimentació (CVT): 2-8 m/min (la velocitat s'ha de reduir quan el material amb un diàmetre més gran o més petit, xip continu, alta duresa, profunditat de tall profunda, rectitud més gran)

3.4、Potència del motor principal：110kW

3.5、Alimentació del motor：7,5 kW

3.6、Eina per ajustar la potència del motor：3,5 kW

3.7、Extracció de potència del carro：4KW

3.8、Extracció de l'energia del dispositiu： 2,2 kW

4. Paràmetre de consum d'energia

4.1、voltatge： 3X380V±10%

4.2、Freqüència：50 HZ ± 2%

4.3、Capacitat instal·lada (com a referència)：140 kW

4.4、flux d'aire： 0.5m³/min

4.5、flux de refrigerant： 170 l/min

5.Composició

5.1、bastidor de càrrega1 unitat

5.2、taula de rodets de càrrega1pc

5.3、màquina principal1pc

（1）alimentador de pinces1 conjunt

（2）guia frontal1conjunt

（3）dispositiu de l'eix principal1conjunt

（4）amplificador mitjà &;dispositiu de guia posterior1conjunt

（5）dispositiu de carro1conjunt

(6) Extracciódispositiu1conjunt

5.4、taula de rodets de descàrrega1pcs

5.5、bastidor de descàrrega1pcs

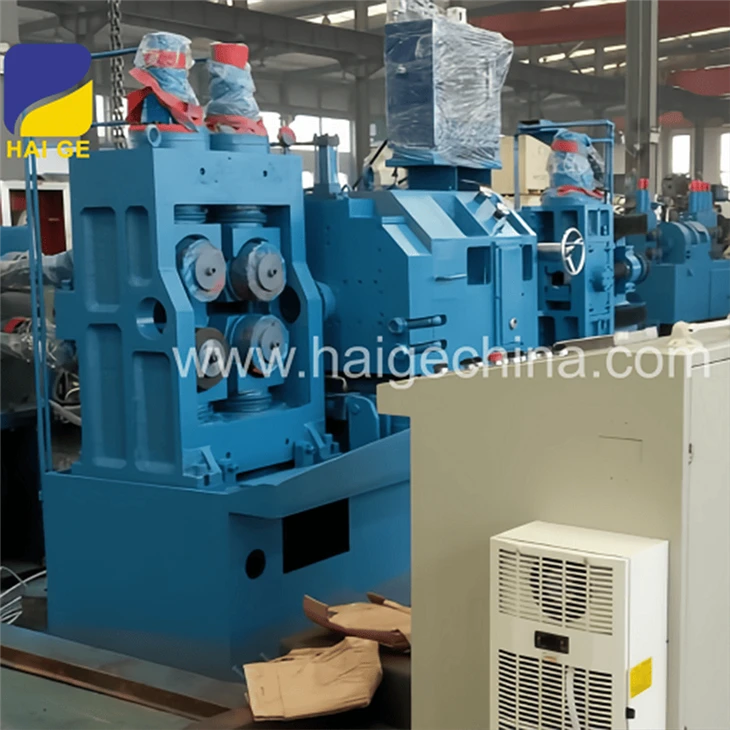

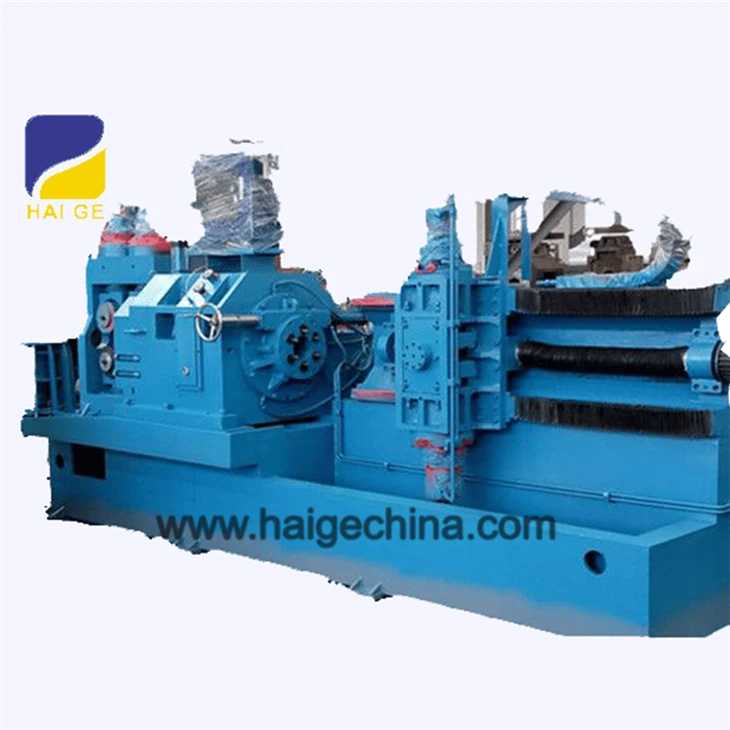

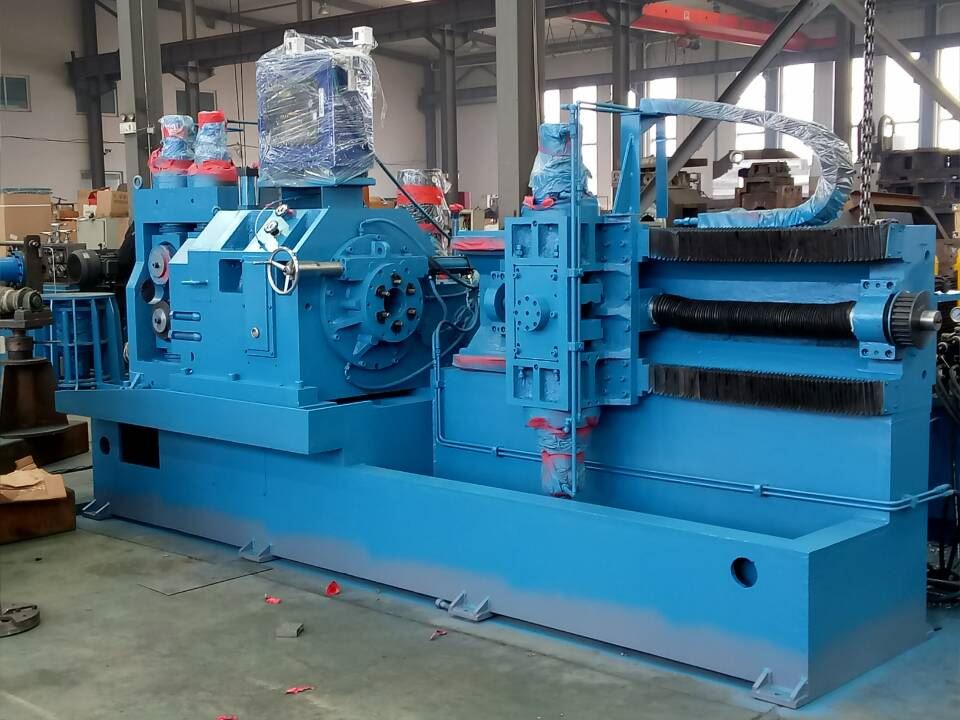

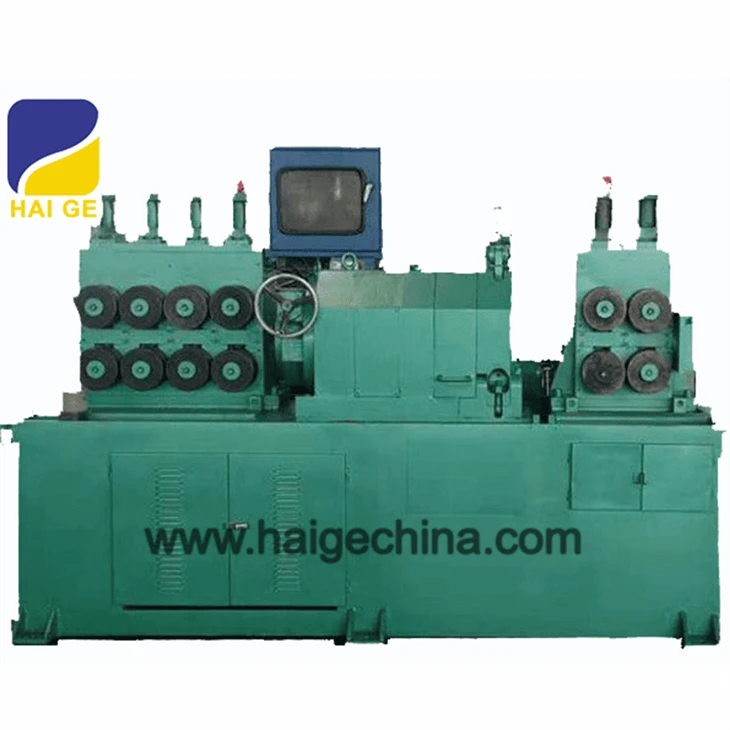

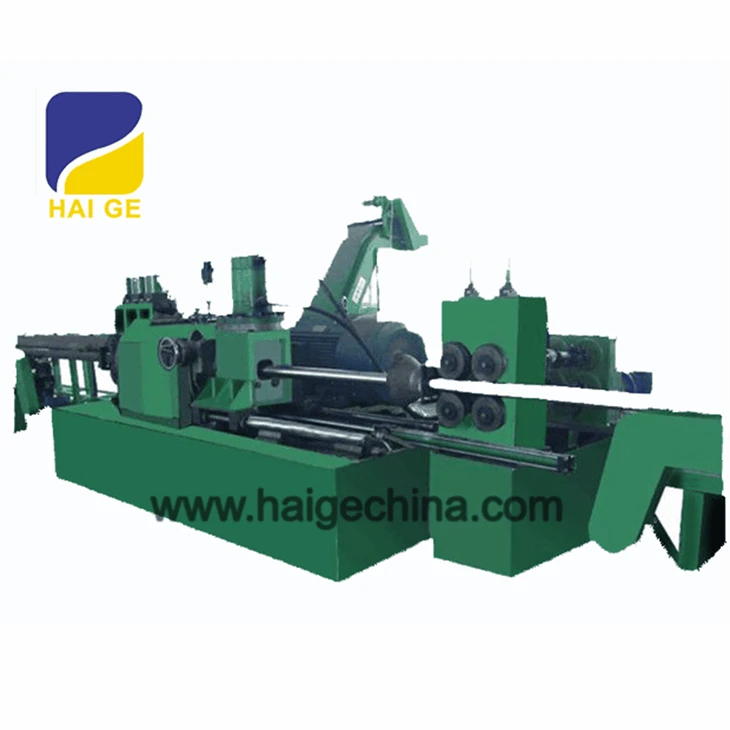

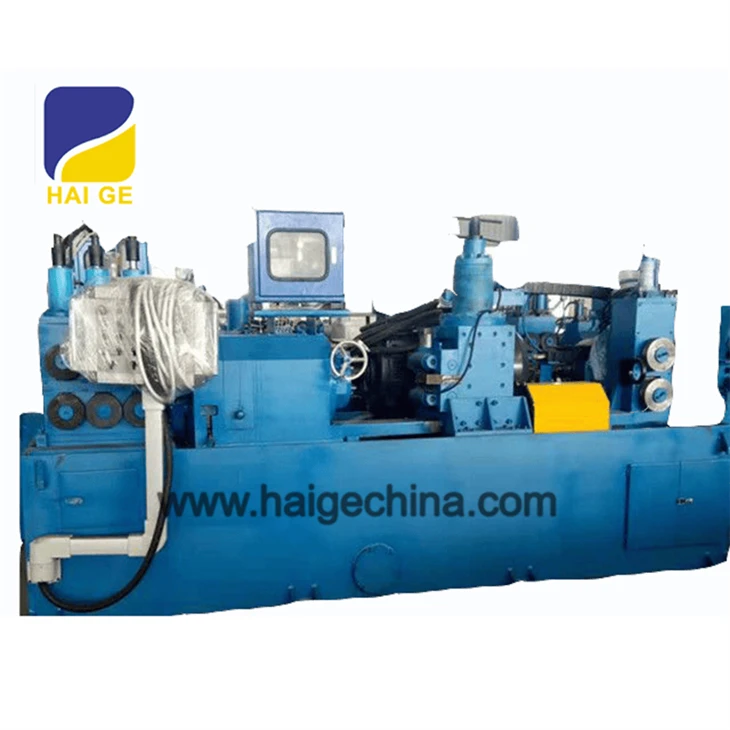

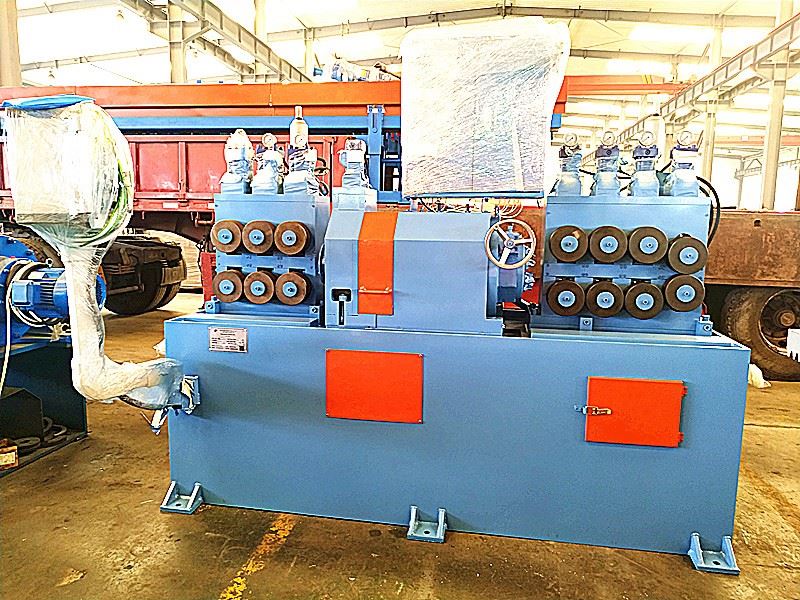

4. Visualització del producte:

5. Embalatge i lliurament:

Tenim molta experiència en l'exportació d'embalatges de transport. Prenent mesures de protecció múltiple:

6. Perfil de l'empresa:

Yantai Haige International Trading Co., Ltd., és una empresa anònima dedicada a l'exportació de productes com ara màquines, bombes i peces, etc. produïts a la Xina als mercats estrangers, que es troba al districte de Laishan, ciutat de Yantai, província de Shandong, Xina. La nostra empresa es basa a la planta de fabricació: Yantai Haige machine tools Co., Ltd i Yantai Hangjian Refined Special Steel Equipment Co., Ltd. que se centren en la fabricació de molts tipus d'equips d'acabat metàl·lic. L'àrea de la fàbrica és d'uns 10.000 metres quadrats. Hi ha cent seixanta personal que treballen a la fàbrica, inclou 14 personal centrat en l'amplificador R &; D.

Hem exportat diversos productes que majoritàriament són màquines i peces de màquines a molts països. Podem oferir un servei a l'estranger a temps. Som l'agent exclusiu de Yantai Volm Vacuum Technology Co., Ltd., que se centren en la fabricació de diverses bombes de buit, representem el seu negoci en mercats internacionals. També estem designats per ser l'únic agent de vendes de Shandong Gexin machinery manufacturing Co., Ltd. per als seus productes i màquina d'emmotllament rotacional. Ens centrem en la qualitat dels productes que venem, us donem la benvinguda a la nostra planta i esperem tenir el plaer d'oferir-vos els productes perfectes i els millors serveis.

7. Visita del client:

8. Exposició:

9. Certificat:

10. Atenció al client:

1Període de garantia de qualitat gratuït durant 12 mesos, excepte les peces de desgast.

5. Els nostres enginyers poden oferir servei a l'estranger, inclosa la instal·lació de guia, la posada en marxa, la formació, etc., si el nostre client ho necessita.

11. Preguntes freqüents:

1. Quan és el termini de lliurament? El lliurament es farà entre 15 i 20 dies des de la data de la comanda. Es pot organitzar un termini de lliurament més ràpid si és necessari.2. Tens algun límit MOQ? Sí, depèn de la mida dels productes i del procés de producció.3. Quina és la teva forma de pagament? Paypal, T/T, L/C, Western Unions, estan disponibles.
